Sistemas de tuberías prefabricadas

A diferencia de los sistemas de tuberías fabricadas en campo, la prefabricación de tuberías requiere una ingeniería inicial.

Los clientes proporcionan toda la información detallada disponible, incluyendo ubicación del equipo, planos, alzados y modelo 3D.

Utilizamos estos datos junto con la retroalimentación directa del cliente para establecer el rutado de tubería para el sistema.

Para sistemas complejos, Tube-Mac® utiliza servicios de escaneo 3D para proporcionar información dimensional del equipo y sus alrededores.

Nuestro hardware y software avanzado garantiza la captura y análisis de datos precisos y confiables para las aplicaciones industriales únicas.

El escaneo 3D es esencial para replicar los componentes existentes, paredes y zanjas a través de las cuales pueden correr las tuberías, especialmente cuando los datos de diseño original no están disponibles.

Nuestros servicios de escaneo 3D logran esto con precisión y eficiencia excepcionales.

Tube-Mac® puede crear modelos digitales detallados y precisos para integrarlos sin problemas en software CAD como Autodesk Inventor.

Tube-Mac® tiene todo el equipo de prefabricación de tuberías necesario con técnicos completamente capacitados.

Beneficios de la prefabricación

• Ahorro de tiempo y costes
• Reensamblaje rápido en obra
• Instalación simplificada in situ
• No se requiere mano de obra especializada (por ejemplo, soldador cualificado)
• Excelente calidad y limpieza en un entorno controlado de taller
• Las tuberías pre-lavadas, limpias y tapadas mantienen la limpieza durante el envío
• Tiempo reducido de flushing en obra

Servicios de prefabricación

• Curvado
• Conformado de extremo de tubería
• Abocardado, 37° y 10°
• Ranurado para anillo de retención
• Conformado de pared para racor DIN
• Revestimiento en polvo o especificaciones de pintura general

1. La prefabricación comienza con el diseño preciso de la tubería.

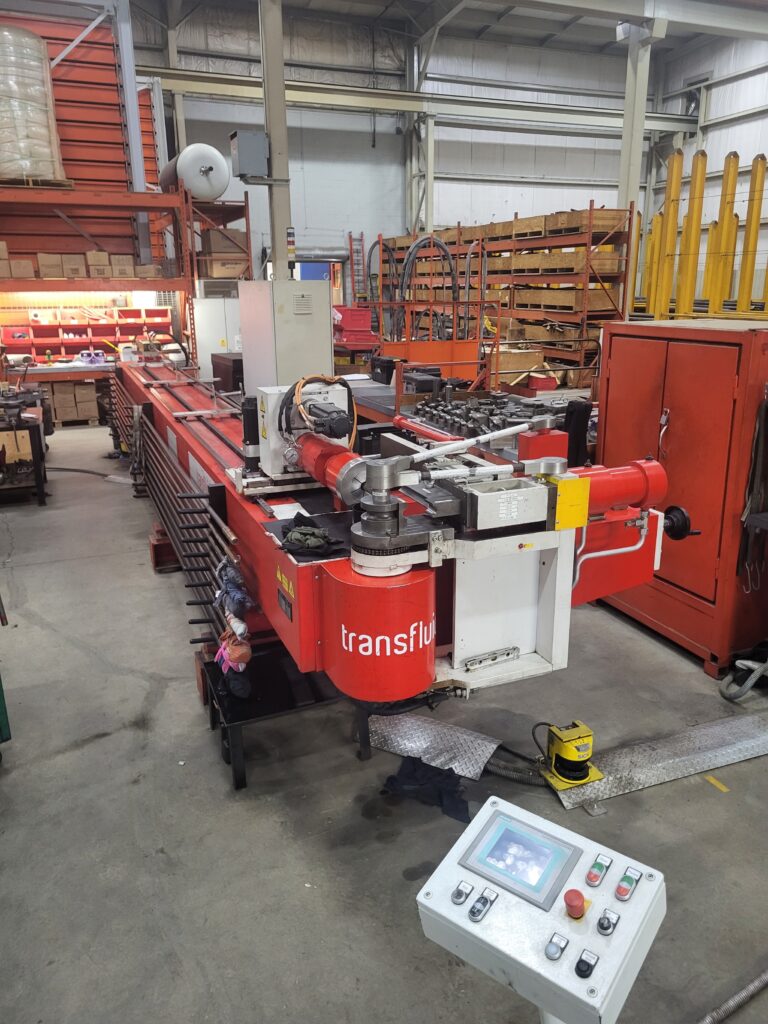

2. Las tuberías se miden correctamente y se cortan a la longitud requerida. Luego se curvan con máquinas de curvado en frío. Las tuberías de diámetro grande, no estándar o con requisitos de radios especiales se pueden curvar utilizando curvadoras por inducción.
3. Después del curvado, los extremos de la tubería se preparan para abocardado o ranurado para anillo de retención.
4. Se realiza la limpieza interna y el tapado de cada tubería para mantener la limpieza durante el envío.
5. Se aplica protección externa mediante revestimiento en polvo o pintura de acuerdo con los requisitos del cliente.
6. Un embalaje y protección para la exportación adecuados aseguran la calidad de los carretes de tuberías.
7. El uso de carretes de tuberías prefabricadas asegura la mayor calidad posible, así como una instalación fácil y rápida. En algunos casos, para acelerar aún más la instalación, los tamaños de tubería más pequeños hasta 2″ (Ø60 mm) pueden ensamblarse agrupados directamente en su abrazaderas fijadas a sus soportes.
