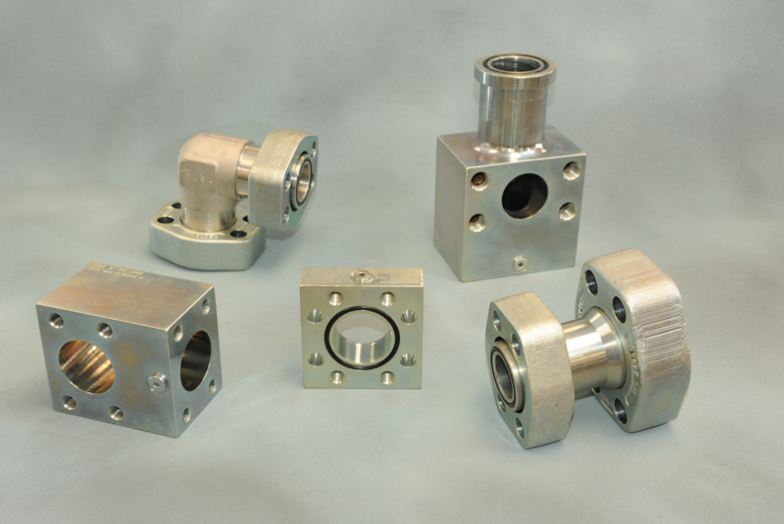

Flange de Flare de 37 Graus

A conexão de flange de flare de 37 graus é baseada no flare das extremidades do tubo a 37 graus e na utilização de flanges de flare e cones de inserção. Existem dois cones de inserção por conexão de união. Um cone de inserção possui face com O-ring (O-Ring Face) e o outro possui face plana (Flat Face). O acoplamento desses cones de inserção e o aperto dos flanges entre si formam a conexão. Ambos os cones internos possuem O-rings de backup.

Flanges de flare e tubos padrão estão disponíveis de 1/2” a 10” e pressões, dependendo do diâmetro, de até 6.000 PSI (420 bar). Os modelos de conexões padrão da Tube-Mac® estão em conformidade com SAE Code 61 / ISO 6162-1, SAE Code 62 / ISO 6162-2 e flanges ISO 6164. Podemos fornecer padrões de flange customizados, sob demanda.

O flange é inserido no tubo antes do processo de flare. Após o flare do tubo a 37 graus, o cone de inserção é introduzido no interior do tubo. O aparafusamento dos flanges entre si aproxima os tubos com boca de flare e os cones de inserção, colocando-os em contato. É necessário o torque correto dos parafusos.

• Diferentemente dos flanges soldados, os flanges de flare da Tube-Mac® giram livremente ao redor do tubo, facilitando o alinhamento dos parafusos.
• O tempo de flare e instalação é medido em minutos, em comparação com horas necessárias para uma conexão soldada.
• A tecnologia de flange de flare sem solda é limpa, evitando a introdução de contaminantes nos sistemas de tubulação.
• O sistema de flange de flare é uma solução rápida e limpa para conexão de tubos, exigindo menos tempo de comissionamento e flushing de óleo do sistema.
• A conexão de flange sem solda e livre de vazamentos oferece uma redução significativa no custo total instalado quando comparada a um sistema de tubulação soldado.

• Sistemas hidráulicos
• Graxas
• Lubrificantes
• Óleo
• Água
• Nitrogênio
• Ar
• Outros gases e fluidos

• ABS
• DNV
• Lloyd’s Register
• CCS

ASME B31.1 e B31.3
